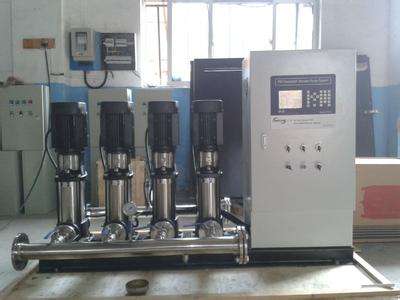

福州市西湖大酒店恒压供水控制系统
一、 系统构成框图及原理
流量是供水系统的基本控制对象，供水流量需要随时满足用水流量。在供水系统中，管道中的水压能够充分反映供水能力与用水需求之间的关系：
若 供水流量 > 用水流量 → 管道水压上升↑
若 供水流量 < 用水流量 → 管道水压下降↓
若 供水流量 = 用水流量 → 管道水压不变
所以,保持管道中的水压恒定，就可保证该处供水能力恰好满足用水需求，这就是恒压供水系统所要达到的目的。
供水结构分析：
供水结构分析：
供水压力由用户在PID调节器上设定，同时压力传感器将管路的实际压力反馈给PID调节器，经过PID算法得出的比较变量将以模拟量的形式接入到变频器的频率设定端，再由变频器控制电机及水泵的转速、最终调节水泵的输出流量达到恒压供水目的，满足供水及用水平衡。
控制过程：
用水需求↑ —— 管路水压↓—— 压力设定值与返馈值的差值↑ —— PID输出↑ —— 变频器输出频率↑ —— 水泵电机转速↑ —— 供水流量↑—— 管路水压趋于稳定
系统特点：
1、 系统采用正弦新一代SINEE303系列风机水泵专用变频器、厦门宇电AI708系列PID表，高性能的SCHNEIDER低压电器等进口器件，防护等级高，是系统长时间可靠运行的保障。
2、系统具有全自动、手动二种控制方式，水泵具有变频、工频两种运行方式。
3、变频器具有丰富的保护功能，在开机和运行的全过程中，不断的自动检测潜在的故障，并在故障时，及时跳闸，保护变频器和电机；同时显示故障代码，以便检修人员排除故障。
变频节能效益及分析：
控制过程：
用水需求↑ —— 管路水压↓—— 压力设定值与返馈值的差值↑ —— PID输出↑ —— 变频器输出频率↑ —— 水泵电机转速↑ —— 供水流量↑—— 管路水压趋于稳定
系统特点：
1、 系统采用正弦新一代SINEE303系列风机水泵专用变频器、厦门宇电AI708系列PID表，高性能的SCHNEIDER低压电器等进口器件，防护等级高，是系统长时间可靠运行的保障。
2、系统具有全自动、手动二种控制方式，水泵具有变频、工频两种运行方式。
3、变频器具有丰富的保护功能，在开机和运行的全过程中，不断的自动检测潜在的故障，并在故障时，及时跳闸，保护变频器和电机；同时显示故障代码，以便检修人员排除故障。
变频节能效益及分析：
泵类等生产机械采用调速方法来改变其流量，能节约电功率，根据泵与流量的特性可知：
１）．流量Ｑ与电动机转速成正比；
２）．压头Ｈ与电动机转速平方成正比；
３）．所需功率Ｐ与电动机转速立次方成正比．
根据物理学公式计算：
根据物理学公式计算：
Ｑ１／Ｑ２＝Ｎ１／Ｎ２； Ｈ１／Ｈ２＝（Ｎ１／Ｎ２）＾2；Ｐ１／Ｐ２＝（Ｎ１／Ｎ２）＾3。
(其中Ｎ表示转速，Ｑ表示流量，Ｈ表示压头，Ｐ表示功率)，
由此可知：
根据变频器变频节能控制的实践和经验，变频节能系统年平均节电率在40%左右，其节约电费：
7.5(功率)*40%(节电率)*24(小时)*30(天)*12(月)*0.50(元)
= 12960.00（元）
变频器的投资在几个月中就可收回，而变频器的正常使用寿命为10年，因此经济效益十分可观，可谓一次投资终生受益。
