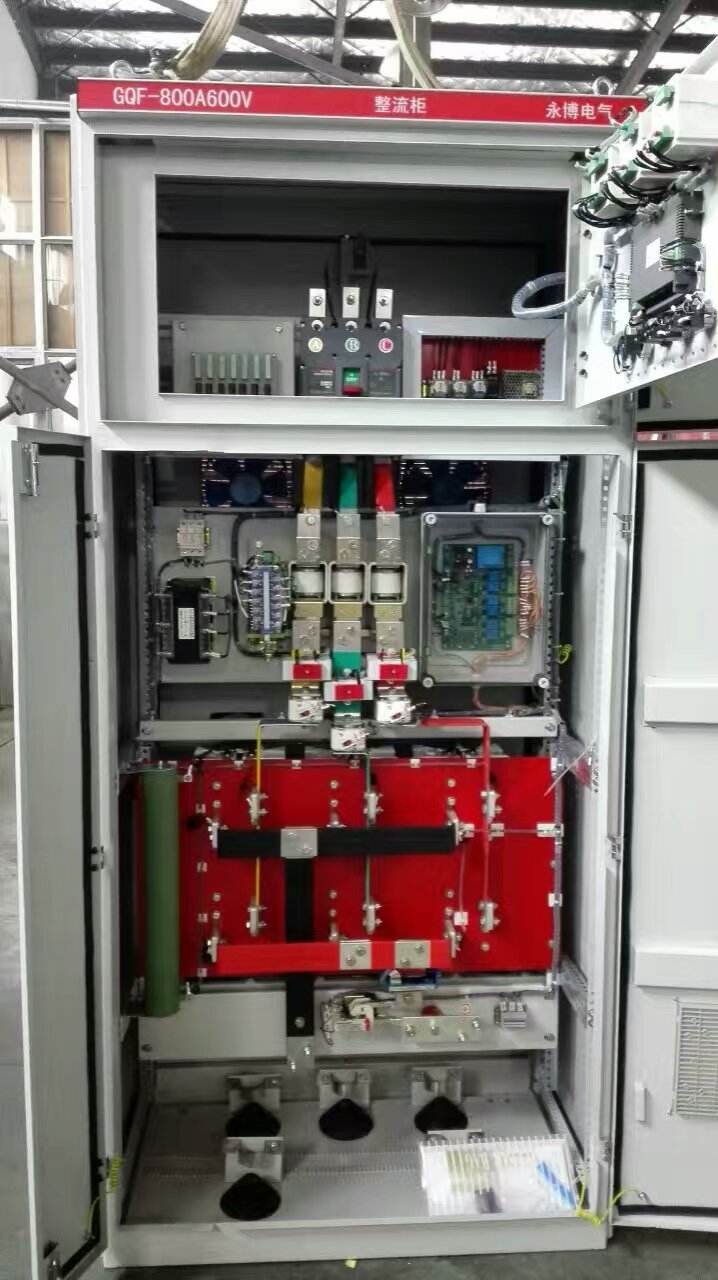

江西贵溪火力发电厂整流柜改造
整改说明：因原整流柜内部器件设备老化，存在不稳定因素，极大的影响工厂设备安全及人身安全，故作出以下改动：
将整流柜中整流器 逆变器 直流屏 刀开关 铁芯 熔断器 电流互感器 可控硅散热器 同步发电机 软启动器 牵引电机 继电保护装置进行更新更换处理。
选型采用法国品牌施耐德电气器件
为降低损耗、提高整流效率、主电路电气连接采取了下述措施：
1、导电母排，散热器和连接线的材质均为紫铜材料。散热器和整流管表面镀镍，母排表面全部镀锡。
2、安装整流管和快熔的母排为挤压成形的异形双孔母线，孔为内齿轮形，增大了母排与冷却水热交换面积、有利于降低母排热阻及 整流管和快熔的温升。
3、一次铸造成形的铜质散热器，能防止渗水和散热器受压时产生局部变形的问题，保证与整流管接触良好、压力均匀。散热器进出水嘴孔径大，水阻小，双面冷却，有利于提高整流管的通流能力。直流汇流母排也采用挤压成形带内孔的铜母线。
电压保护简要说明：
操作过电压：主要由开关设备操作引起，具有随机性，个别情况下电压倍数过高，具有幅值高、 高频振荡、衰减快、持续时间短等特点。 采用氧化锌压敏电阻、阻容电路、快熔组成过压吸收回路，吸收电网过电压、操作过电压以及雷电过电压。
操作过电压：主要由开关设备操作引起，具有随机性，个别情况下电压倍数过高，具有幅值高、 高频振荡、衰减快、持续时间短等特点。 采用氧化锌压敏电阻、阻容电路、快熔组成过压吸收回路，吸收电网过电压、操作过电压以及雷电过电压。
交流侧操作过电压都是瞬时尖峰电压，抑制这种尖峰过电压最有效的方法是阻容吸收。
交流侧浪涌过电压： 由于发生雷击或从电网侵入的高电压干扰而造成的过电压称为浪涌电压。过电压作用的时间长，能量大，无法用阻容吸收来抑制，一般采用压敏电阻，压敏电阻：具有正向伏安特性很陡的稳压特性，正常过电压时压敏电阻没有击穿，漏电流很小，几乎无损耗，与过电压，被击穿可通过高达数千安的放电电流，因此抑制过电压能力很强。此外还有反应快，体积小，击穿烧焦后必须重新更换。
